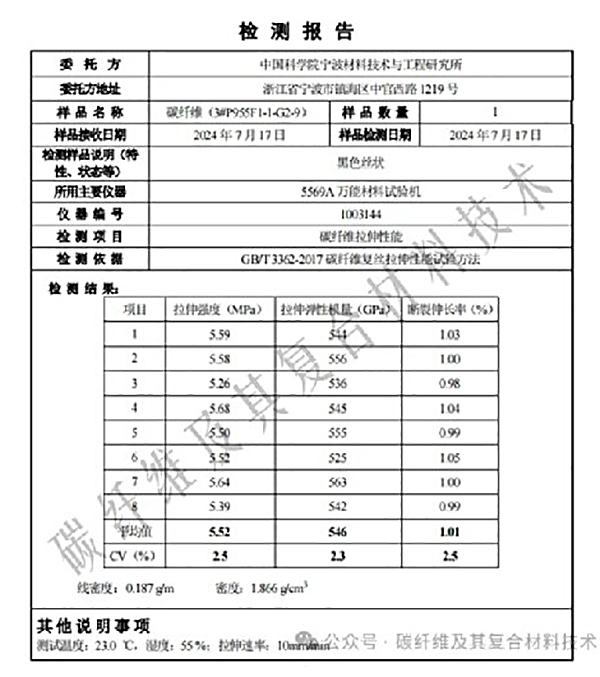

7月17日，中國科學院寧波材料所碳纖維及其復合材料團隊（以下簡稱“寧波材料所碳纖維團隊”）在高性能碳纖維制備技術領域迎來新突破，團隊科研人員在自有中試線上實現(xiàn)了拉伸強度5.52GPa、拉伸模量546GPa、斷裂伸長率1.01%的高強高模高延伸碳纖維技術突破，再次引領著國內外第三代高模量碳纖維技術的創(chuàng)新發(fā)展。

　　2022年4月，寧波材料所碳纖維團隊開發(fā)出拉伸強度5.00GPa、拉伸模量540GPa、斷裂伸長率0.90%高強高模高延伸碳纖維，將其命名為M55X型碳纖維，同時申請了國家發(fā)明專利“一種高強高模高延伸碳纖維及其制備方法（專利號CN202210403315.5）”；2024年4月，該項專利成功獲得授權。

　　同樣在2024年4月，寧波材料所碳纖維團隊開創(chuàng)性研發(fā)的M55X型高強高模高延伸碳纖維力學性能實現(xiàn)進一步優(yōu)化提升，經過國內專業(yè)機構檢測，該型碳纖維的拉伸強度達到5.18 GPa、拉伸模量544GPa、斷裂伸長率0.95%。伴隨著碳纖維拉伸強度的優(yōu)化提升，M55X型碳纖維斷裂伸長率也由此前的0.90%提升到0.95%。

　　此次團隊實現(xiàn)的技術突破最突出的成果在于首次將模量540GPa高模量碳纖維的斷裂伸長率提高到1.0%以上，相比于2022年4月申請的M55X型碳纖維專利技術中產品，拉伸強度更是提高了近500MPa；與日本東麗M55J碳纖維相比，拉伸模量相近，但拉伸強度提升了1500MPa。與此同時，該突破性產品的強度、模量和伸長率的Cv值均在3%以內。
